符山石玉的初步研究
时间: 2011-09-30 16:03:00 文章来源: GTC您专业的珠宝技术顾问 作者：未知
摘 要 : 近期在云南和广州市场上出现了一种玉石 , 与翡翠混合镶嵌 , 其外观与翡翠极为相似 , 对检测工作造成了复杂性。通过采用常规宝石学测试、岩矿鉴定和 IR 与 XRD 分析 , 对该玉石成品和原料样品的特征进行了研究。结果表明 , 该玉石的主要矿物组成为符
摘 要:近期在云南和广州市场上出现了一种玉石,与翡翠混合镶嵌,其外观与翡翠极为相似,对检测工作造成了复杂性。通过采用常规宝石学测试、岩矿鉴定和IR与XRD分析,对该玉石成品和原料样品的特征进行了研究。结果表明,该玉石的主要矿物组成为符山石,含少量的钙铝榴石,为一种符山石玉,其产地不详。根据该玉石的常规宝石学特征、偏光显微镜下的特征以及IR和XRD特征可明显地与翡翠相区分。
关键词:符山石;钙铝榴石; IR; XRD
Preliminary Study on Idocrase Jade
PENG Jing-jing, WANG Duo
Abstract: A kind of jade mixed with jadeite jade and very similar to jadeite jade is recently appeared on the markets of
the main mineral component of the jade is idocrase, containing a small amount of grossular as a kind of idocrase jade, whose locality is unknown. The jade can be significantly distinguished from jadeite jade according to the conventional gemmological characteristics, the features under polarizing microscope, IR and XRD characteristics.
Key words: idocrase; grossular; IR; XRD
近期,在云南和广州市场上出现了一种灰褐色符山石玉,为镶嵌首饰的戒面,采用贵金属镶嵌并伴镶钻石,其外观(尤其是集合体的结构)与翡翠极为相似,稍不注意会误认为是翡翠。笔者收集了较典型的该玉石成品与原料样品,采用常规宝石学测试、岩矿鉴定和IR与XRD分析,对样品的特征进行了研究。
1 样品

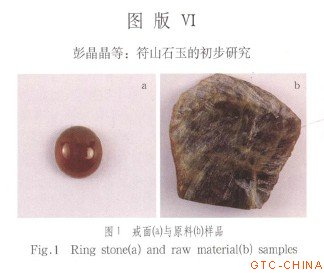

样品为灰褐色戒面成品及原料(图版Ⅵ-1a,b)。该戒面与翡翠戒面混镶在一条18K金手链上,由于其它玉石都为翡翠且委托方希望出具翡翠检验证书,其具有一定的欺骗性。通过走访相关客户,得知此戒面购于广州市场。笔者从云南瑞丽市场上找到了该玉石原料(图版Ⅵ-1b),由于条件所限未能确定其产地。
#p#副标题#e#2 实验
2.1 测试方法和条件
采用常规宝石学方法测试样品,获得了其相关的物理参数;利用布鲁克TENSOR27型红外光谱仪对样品进行了原物漫反射测试,测试前先采用偏光显微镜初步测试了样品,以确定其主要矿物组成和结构。测试条件:分辨率为2 cm-1,测量范围为400~2 000 cm-1,扫描信号累加为32次;采用日本产Rigaku型X射线粉末衍射仪对样品进行了物相分析,Cu靶(λ=0.154 nm),工作电压为30 kV,电流为30 mA,单色器Ni,扫描步长为0.02,积分时间为0.2 s,扫描速度为4°/min;然后置入样品架凹槽中,采用备压法制备样品。
2.2 测试结果
戒面样品为灰褐色,原料样品为灰褐色斑杂浅褐色条带,半透明,集合体(原料为致密块状集合体);玻璃光泽,折射率为1.71(点测),摩氏硬度为7,密度平均为3.36 g/cm3(静水称重法);少见裂隙发育;无荧光,在分光镜下可见460,530 nm附近的弱吸收线。
在偏光显微镜下观察,样品的主要矿物组成为放射状符山石,含有少量的粒状钙铝榴石。符山石为高正突起,浅褐色,糙面明显,最高干涉色为Ⅰ级灰白,一轴负光性,双折射率低。钙铝榴石为全消光颗粒状均质体,与符山石区别明显,故判断样品应属于符山石玉,与回龙观符山石的镜下观察结果类似[1]。
测试结果表明,戒面样品的红外光谱与原料样品的完全相同,可推测两者属于同一种物质。

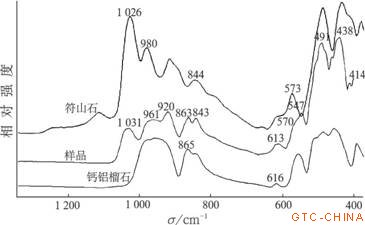

图1 样品的红外光谱
Fig.1 IR spectra of samples
从图1可见,样品的特征峰主要在两个范围:1031,961,920,863,843 cm-1和613,570,547,491,438,414 cm-1。与已知的符山石和钙铝榴石的红外光谱(实测)比较,样品在920,843,570,491,438,414 cm-1处的峰位与符山石的基本吻合,只是在1031 cm-1处存在谱峰飘移,在961cm-1附近形成的宽峰位与钙铝榴石以960cm-1为中心形成的宽峰位以及在613,547 cm-1处的峰位基本吻合。从整体峰位的波数、数量、形状及强度分析,样品主要以符山石为主,还有少量的钙铝榴石。通过对比标准矿物红外光谱图集[2],样品的红外光谱峰位的归属见表1。
表1 样品的与标准的红外光谱
Table 1 IR Spectra of samples and standard cm-1
|
符山石谱峰归属 |
符山石标准值 |
钙铝榴石标准值 |
样品实测值 |
|
vas(Si-O-S) |
1,030,980,900 |
987,958,865 |
1,031,961 |
|
vas(O-Si-O) |
|
843,616,555,510 |
920 |
|
|
|
487,454,392 |
|
|
vs(Si-O-S) |
790,630,570 |
|
570 |
|
δ(Si-O) |
483,440,410 |
|
491,438,414 |
|
υ(M-O) |
320 |
|
|
表2 样品的X射线粉末衍射数据
Table 2 X-ray powder diffraction data of sample
|
|
2θ/(°) |
d/ Å |
I/% |
归 属 |
|
1 |
30.102 |
2.963 |
4 |
钙铝榴石 |
|
2 |
30.482 |
2.933 |
7 |
符山石 |
|
3 |
32.653 |
2.743 |
点赞1972
关键词: 相关文章: “3.15”共促消费公平丨GTC惠民福利来啦 蓝港实验室——GTC全新升级国际化珠宝实验室
相关文章
推荐
|
