检测中出现覆膜水晶的鉴定特征
时间: 2009-07-14 11:12:40 文章来源: GTC您专业的珠宝技术顾问 作者：未知
近期在检测工作中发现了一批覆膜水晶吊坠，这批被“覆膜”的水晶有茶晶、白水晶、合成黄晶、合成紫晶等品种（见图1），这批水晶吊坠主要是正面和侧面有覆无色膜的现象，样品底部无覆膜现象。
图1 覆膜水晶吊坠
1 宝石学特征
从这批吊坠中选取三个做样品（见图2），利用宝石鉴定的常规仪器对样品进行分析测试。

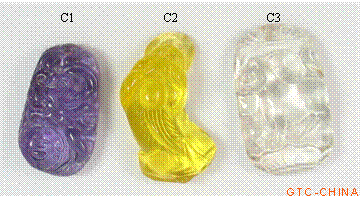

图2 样品C1、C2、C3照片
样品覆膜部位的折射率为1.52（点测），未覆膜的部位折射率为1.54（点测）。偏光镜下可见四明四暗现象和“牛眼”干涉图。C1、C2无紫外荧光，样品C3在LW：无、SW：中，白色。利用宝石显微镜进行放大观察：样品C1可见平直色带和成层分布的“面包渣”状包体，局部可见无色薄膜脱落；C2中有“钉状”包体，可见三组平直的色带，局部有薄膜脱落的现象；样品C3有明显的气液包体和薄膜脱落的现象，这批吊坠在样品的顶部和侧面可见覆膜现象，底部无覆膜现象（见图3）。

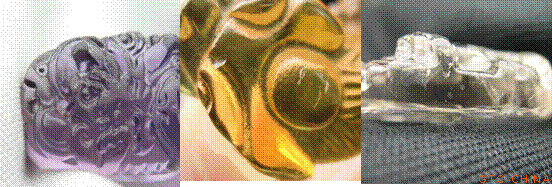

图3 样品C1、C2、C3表面局部无色薄膜脱落现象
经过样品的常规鉴定样品C1、C2、C3分别为合成紫晶、合成黄晶和水晶，且均有覆无色膜现象。
2 红外光谱
采用布鲁克TENSOR27型红外光谱仪对样品进行测试，漫反射法，分辨率为

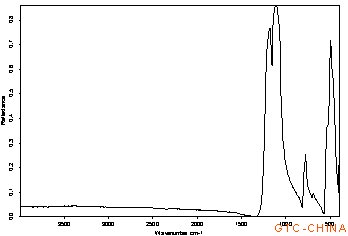

图4 样品C1、C2、C3中红外漫反射图谱
样品的主要吸收峰位于
利用直接透射法对样品进行分析测试，测量范围为400～
样品C1的红外吸收谱带分别出现在3543、3062、3029 cm-1处，其中

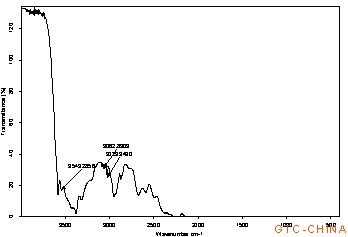

图5 样品C1中红外透射图谱

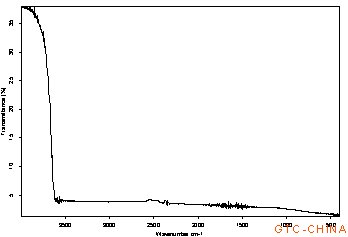

图6 样品C2中红外透射图谱

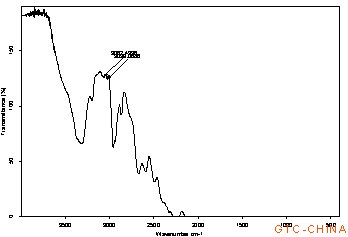

样品C3红外吸收谱带位于3484、3030、
3 结论
样品C1、C2、C3常规鉴定和红外光谱检测结论显示样品分别为合成紫晶、合成黄晶、水晶。经过放大观察，样品正面和侧面有覆无色膜现象，局部可见薄膜脱落。中红外透射图谱显示烃类有机物的吸收谱带。
4 讨论
GB/T 16553-2003《珠宝玉石鉴定》中没有提到水晶的覆膜处理，此类样品是在检测工作中最新遇到的，水晶经过覆膜处理可以改善其光泽和透明度，由于此类样品中有外来有机物质的加入，建议按照“人工处理”宝石对待。根据GB/T16552-2003《珠宝玉石名称》中优化处理宝玉石的命名原则，样品C1、C2、C3分别定名为：合成紫晶、合成黄晶、覆膜水晶。
关键词:
相关文章:
“3.15”共促消费公平丨GTC惠民福利来啦
蓝港实验室——GTC全新升级国际化珠宝实验室
