“红纹石”与“玫瑰石”的宝石学特征
时间: 2010-08-25 17:06:53     文章来源: GTC您专业的珠宝技术顾问  作者：未知

摘  要： “红纹石”的宝石学名称是菱锰矿，因其表面常带有白色条纹以及美丽的粉红色体色而被人们所熟悉和喜爱。然而广州市场上有一种与“红纹石”相似的宝石品种——“玫瑰石”，其体色也为玫瑰红色。在“红纹石”表面条纹不明显的情况下，两者的外观非常的相似。为了让大家能够快速有效的鉴别它们，笔者对两种宝石进行了取样研究。

“红纹石”的宝石学名称为菱锰矿，化学式为MnCO3，因为其颜色一般为粉红色，表面常有乳白色条纹，故名之（图1 ）。而“玫瑰石”的宝石学名称为蔷薇辉石，化学式为（Mn，Fe，Mg，Ca）SiO3，英文名称Rhodonite一词来自希腊语，指玫瑰（Rose ），以象征它的颜色（图版2）。笔者通过分别采用肉眼、常规宝石仪器、红外光谱仪对这两种宝石进行了测试与分析，为鉴别它们提供了有用的信息。

图1：“红纹石”样品                       图2：“玫瑰石”样品

1       肉眼鉴别

“红纹石” （图3）表面常带有白色条纹，呈条带状构造。而“玫瑰石”（图4）没有这种构造，这是两者之间最明显的鉴别特征；在“红纹石”条纹不明显的情况下，我们可以通过观察其表面黑色色斑来区别，“玫瑰石”表面可见点状黑色氧化锰色斑；另外通过解理我们也可以区分它们，“红纹石”在矿物学中属方解石族，具三组菱面体完全解理。而“玫瑰石”只有两种完全解理，在非集合体情况下，可以利用解理区分它们；在透明度方面，“红纹石”一般为透明至半透明，而“玫瑰石”罕见透明，一般为不透明或微透明。

图3：“红纹石”样品               图4：“玫瑰石”样品

2       常规宝石仪器鉴别

用折射仪测得“红纹石”的折射率为1.597-1.817，点测法常测值为1.60，双折射率为0.220，集合体不可测，为一轴晶负光性。“玫瑰石”的折射率为1.733-1.747，集合体点测法折射率值为1.73，因常含石英可低至1.54，双折射率不可测，为二轴晶，光性可正可负。从折射率数值方面分析，两者的范围存在重合，给区分它们带来一定的困难，所以我们必须从其它方面加以区分；在紫外灯下，“红纹石”长波发无至中等粉色，短波发无至弱红色。而“玫瑰石”表现为荧光惰性；另外两者在分光镜下的宝石特征吸收光谱也不同，“红纹石”具410nm、450nm、540nm弱吸收带（图5）。“玫瑰石”在545nm吸收宽带，503nm吸收线（图6）；

图5：“红纹石”吸收光谱

图6：“玫瑰石”吸收光谱

多色性方面，“红纹石”透明晶体为中等至强，橙黄、红色，集合体无多色性。“玫瑰石”多色性弱至中等，单晶可显示橙红或棕红的多色性，集合体也无多色性；在有损检测方面，由于“红纹石”的摩氏硬度为3-5，而“玫瑰石”摩氏硬度为5.5-6.5，故“玫瑰石”可以刻画“红纹石”。另外由于“红纹石”的主要成分为MnCO3，故其遇盐酸可迅速起泡， 而“玫瑰石”无此反应。在显微镜下观察，“红纹石”可见白色的条带，三组完全解理。而“玫瑰石”常见粒状结构，并且常有黑色的点状氧化锰包体。

3

采用布鲁克TENSOR27型红外光谱仪对样品进行了测试，漫反射法，分辨率为2cm^-1，测量范围为400～1600cm^-1，扫描信号累加为32次。

“红纹石”（图7下）的主要吸收峰为1483、875、722cm^-1，其中875cm^-1处的吸收较强。“玫瑰石”（图7上）的主要吸收峰为1075、1010、966、915、723、699、580、503、468cm^-1，其中966cm^-1处的吸收峰较强，与蔷薇辉石的红外吸收谱带吻合。

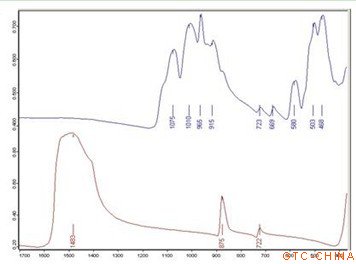

图7  “红纹石”与“玫瑰石”的红外光谱

从上可见，两者在中红外漫反射400～1600cm^-1范围的红外吸收光谱明显不同，为不同的宝石品种。

4       结论

通过以上测试分析认为，“红纹石”在具有特征白色条纹状结构时比较容易鉴别。但“红纹石”在不具有白色条纹的情况下与“玫瑰石”的外观非常相似， 仅用肉眼我们很难区分它们。在此提醒大家:我们不能仅凭经验，而需要利用常规仪器以及红外光谱仪加以鉴别。

参考文献：

[1]  张培莉，系统宝石学（第二版）［M］．北京：地质出版社，2006．
