千足金首饰变白现象探讨
时间: 2010-09-10 16:03:59 文章来源: GTC您专业的珠宝技术顾问 作者：未知
2010年广东省珠宝玉石及贵金属检测中心接到了几起消费投诉：千足金首饰在佩戴一段时间后，莫名奇妙地出现一部分变白的现象，因此，消费者认为购买的产品是假货，表层脱落后露出里面的白色物质不是黄金，认为这是商家的一种欺诈行为。不少商家接到这样的投诉后，也是不明就里，束手无策。鉴于这种奇怪现象对首饰行业有着负面影响，笔者认为，有必要弄清楚造成这种变白现象的因与果。近期，又有消费者送来出现这种现象的千足金首饰进行检测，在征得委托方同意的情况下，笔者对样品进行了相关的检查和破坏性测试，发现其具有相同的特征，笔者选取一件最具代表性的样品进行探讨。
1 样品分析
1.1 常规检查

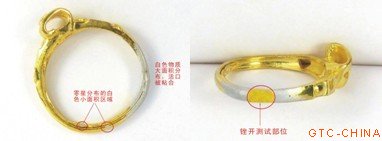

该样品是一枚标称千足金戒指，肉眼观察，白色物质在戒指的表面占据了很大一部分面积，且活口两侧都已被粘合，其它部位也零星地分布着白色小面积区域(图1)；在显微镜下观察，白色区域与黄色区域之间分界明显，边界呈不规则状；用锉刀将白色物质轻轻锉掉可见到内部呈现黄色，白色物质并未延续到其内部(图1b)。
采用GD2000型贵金属精密测试仪测试样品的黄色部分，结果显示其为千足金，X射线荧光光谱（图
均显示有Hg峰位；将白色物质锉掉后，再测试显露的黄色部分，结果在其图谱中只显示Au元素的峰位，未见其它元素的特征峰(图
图2：样品黄色部分(a)和白色部分(b)的X射线荧光光谱
红色线为千足金参考谱线；黄色区域为实测谱；Hg，Lα，Lβ峰位上超出千足金参考谱线，判断有Hg元素存在。
图3：样品白色部分的能谱图
2 结论与探讨
2.1 结论
根据测试结果，笔者判断，千足金首饰表面的大片白色物质不是首饰配方中
的元素，也不是商家的欺骗行为或销售的劣质产品，而是千足金首饰在佩戴过程中受Hg污染所致。
Hg在所有金属中熔点最低，也是唯一在常温下呈液态、易流动的金属。Hg有毒，在GB 11887－2008 “首饰 贵金属纯度的规定及命名方法”中对首饰中Hg的质量分数有严格的限制，凡含Hg的首饰均视为不合格产品。那么，首饰中的Hg元素从何而来呢？笔者通过查阅大量的资料得知，在日常生活中含Hg元素的物质主要有空气、日光灯管、一次性干电池、体温计、血压计以及一些高Hg劣质化妆品等，主要以气、液的形式存在。Hg又为何会附着于千足金首饰的表面呢？原来Au极易与液态Hg结合，形成一种叫“金汞齐”的液态合金。金汞齐对Au的润湿能力优于许多金属，因为Hg能选择性地润湿Au并向其内部扩散，同时能富集空气中的微量Hg[1]。随着温度的增高Hg向Au深部逐步扩散生成Au2Hg，直至最终生成Au3Hg固体[2]，即金汞齐，它是无毒的。
笔者在与消费者以及商家的沟通中，得知目前出现千足金首饰变白现象的都为女性消费者，结合她们日常生活习惯、日常化妆用品以及Hg元素存在的物质环境推测，千足金首饰表面形成金汞齐的原因可能为：(1)消费者在使用高Hg劣质化妆品(Hg具有祛斑和美白功能)的过程中，没有摘下千足金首饰，使得首饰表面被化妆品污染，形成了金汞齐液态合金，日积月累，随着Hg质量分数的增多，转化成固态金汞化合物附着于首饰表面；(2)消费者在使用体温计或是血压计中不小心打破了，使得液态Hg附着于千足金首饰表面，形成了金汞化合物；(3)首饰摆放在受潮的一次性干电池旁而受Hg污染，形成了金汞化合物。
3 建议
笔者建议：(1)广大消费者应注意首饰的日常保养，在使用化妆品或接触一些化学药品时，应摘掉所佩带的首饰，并远离这些物品；(2)注意首饰日常的维护与清洗，定期到专业店维护与清洗佩带的首饰；(3)如果您的黄金首饰出现了变白的现象也不要惊慌，加热到一定温度后Hg会升华掉，白色物质也就消失了。
参考文献：
[1] GB/T 8914-1988，居住区大气中汞卫生标准检验方法金汞齐富集－原子吸收法〔S〕
[2] 杨小林．鎏金工艺〔DB/CD〕．北京：中国国家博物馆文物科技保护中心，2007。
关键词:
相关文章:
“3.15”共促消费公平丨GTC惠民福利来啦
蓝港实验室——GTC全新升级国际化珠宝实验室
